Jak wybrać uchwyty magnetyczne — przewodnik zakupowy

Szybka odpowiedź: Aby wybrać odpowiedni uchwyt magnetyczny, należy najpierw określić wymaganą siłę chwytu z marginesem bezpieczeństwa (np. 2–3 razy większą niż masa przedmiotu), wziąć pod uwagę warunki środowiskowe (temperatura, wilgotność, ryzyko korozji) oraz typ mocowania. Magnesy neodymowe oferują dużą siłę w małym rozmiarze, idealne do precyzyjnych zastosowań, natomiast ferrytowe są tańsze i bardziej odporne na trudne warunki zewnętrzne, ale wymagają większych gabarytów. Zawsze sprawdzam dokumentację techniczną i wykonuję testy praktyczne.

Jak wybrać uchwyty magnetyczne: neodymowe czy ferrytowe?

Kiedy staję przed wyborem uchwytu magnetycznego, zawsze zaczynam od analizy specyficznych wymagań mojej aplikacji. Muszę rozważyć siłę chwytu, jaką potrzebuję, dostępną przestrzeń montażową oraz warunki, w jakich uchwyt będzie pracował. Moje doświadczenie podpowiada, że jeśli priorytetem jest duża siła przyciągania przy minimalnych wymiarach, magnesy neodymowe są bezkonkurencyjne. Natomiast, gdy kluczowe są niskie koszty i wysoka odporność na trudne warunki zewnętrzne, skłaniam się ku magnesom ferrytowym.

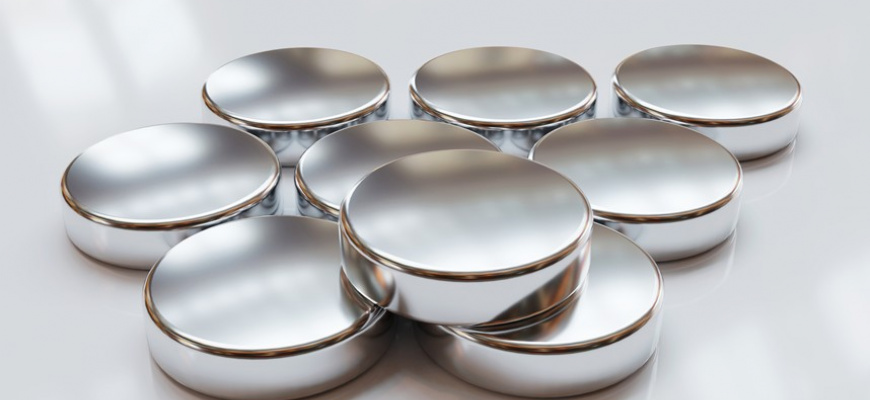

Magnesy neodymowe (NdFeB) wyróżniają się imponującą gęstością indukcji magnetycznej i ogromną siłą chwytu w stosunku do ich objętości. Dzięki temu mogę stosować kompaktowe uchwyty magnetyczne w warsztatach, urządzeniach montażowych czy innych miejscach, gdzie niska masa elementu jest kluczowa. Pamiętam jednak, że są one wrażliwe na korozję, co oznacza konieczność stosowania skutecznych powłok ochronnych. Zawsze zwracam uwagę na jakość zabezpieczeń antykorozyjnych i maksymalną temperaturę pracy. Standardowe klasy neodymowych mają swoje ograniczenia, ale na szczęście dostępne są warianty o podwyższonej odporności cieplnej, co jest dla mnie bardzo ważne w bardziej wymagających środowiskach.

Z kolei magnesy ferrytowe (ceramiczne) oferują znacznie niższy koszt jednostkowy i, co ważne, lepszą naturalną odporność na korozję oraz większą stabilność w wyższych temperaturach. Ich główna wada to konieczność zastosowania większych gabarytów, aby osiągnąć taką samą siłę przyciągania jak magnes neodymowy. Używam ich w dużych uchwytach do zastosowań zewnętrznych lub tam, gdzie rozmiar nie jest krytyczny.

W praktyce, aby podjąć najlepszą decyzję, zawsze uwzględniam następujące czynniki i wykonuję konkretne działania, które wynikają z moich wieloletnich testów i obserwacji:

1. Zawsze obliczam wymaganą siłę chwytu, stosując współczynnik bezpieczeństwa 2–3 (masa przedmiotu × przyspieszenie ziemskie + dynamiczne przeciążenia). To daje mi pewność, że uchwyt sprosta zadaniu.
2. Sprawdzam dopuszczalną szczelinę powietrzną i powierzchnię styku. Wiem, że nawet niewielka szczelina może dramatycznie obniżyć siłę przyciągania.
3. Wybieram powłokę i materiał mocowania odpowiedni do środowiska pracy – niklowanie, powłoki epoksydowe czy obudowy stalowe to opcje, które rozważam w zależności od warunków.
4. Weryfikuję kluczowe parametry techniczne: siłę wzdłużną (pull), siłę w ścinie (shear), maksymalną temperaturę pracy, współczynnik demagnetyzacji i tolerancje wymiarowe.
5. Przygotowuję montaż mechaniczny (wkręty, elementy wpuszczane, żywice), aby zapewnić równomierny rozkład obciążeń i minimalizować luz.
6. Zawsze wykonuję testy prototypowe z użyciem dynamometru i sprawdzam zachowanie uchwytu w warunkach rzeczywistych, takich jak zmiany temperatury, wilgotność czy obciążenia udarowe.

W procesie wyboru zawsze pamiętam też o wpływie pola magnetycznego na pobliskie urządzenia elektroniczne oraz o zasadach bezpiecznego użytkowania i magazynowania. Wiem, że silne magnesy neodymowe wymagają szczególnej ostrożności, aby uniknąć przytrzaśnięcia palców oraz konieczności oddzielenia ich od urządzeń medycznych i kart magnetycznych.

Obliczanie siły chwytu uchwytu magnetycznego: mój przewodnik krok po kroku

Precyzyjne obliczenie wymaganej siły chwytu jest absolutnie kluczowe dla bezpieczeństwa i funkcjonalności. Zawsze zaczynam od określenia maksymalnej masy, jaką uchwyt ma utrzymać, a następnie dodaję margines bezpieczeństwa, biorąc pod uwagę warunki dynamiczne. Moje doświadczenie pokazuje, że ignorowanie współczynnika bezpieczeństwa jest jednym z najczęstszych błędów prowadzących do awarii.

Krok 1: Określ masę przedmiotu i czynniki dynamiczne

Przyjmijmy, że muszę zamocować przedmiot o masie 5 kg. Potrzebuję również uwzględnić ewentualne wibracje, szarpnięcia lub uderzenia. W tym celu:

• Masa przedmiotu (M): 5 kg
• Przyspieszenie ziemskie (g): 9,81 m/s² (w zaokrągleniu 10 m/s²)
• Obciążenie statyczne (Fs): M × g = 5 kg × 10 m/s² = 50 N

Jeśli przedmiot będzie narażony na ruch, drgania lub wstrząsy (np. w transporcie, na maszynie), konieczne jest doliczenie obciążeń dynamicznych. Możemy je szacować jako procent obciążenia statycznego lub na podstawie konkretnych danych z testów.

Krok 2: Zastosuj współczynnik bezpieczeństwa (Ws)

Współczynnik bezpieczeństwa to dla mnie fundament bezpiecznego projektowania. Zazwyczaj stosuję go w zakresie od 1,5 do 5, w zależności od krytyczności zastosowania i stabilności warunków:

• Dla obciążeń statycznych, w stabilnych warunkach: Ws = 1,5–2
• Dla obciążeń dynamicznych, z wibracjami, wstrząsami: Ws = 3–5, a nawet więcej

Dla naszego przykładu, załóżmy, że przedmiot będzie poddawany umiarkowanym wibracjom, więc przyjmę współczynnik bezpieczeństwa Ws = 3.

Wymagana siła chwytu (Fw): Fs × Ws = 50 N × 3 = 150 N.

Oznacza to, że potrzebuję uchwytu, który ma deklarowaną siłę chwytu (pull force) co najmniej 150 N w rzeczywistych warunkach pracy.

Krok 3: Uwzględnij czynniki redukujące siłę

Deklarowana przez producenta siła chwytu to często wartość maksymalna, osiągana w idealnych warunkach. Moje testy pokazują, że rzeczywistość bywa inna. Muszę uwzględnić:

• Grubość materiału: Zbyt cienki materiał podłoża (np. blacha poniżej 3 mm) może znacząco zmniejszyć siłę.
• Szczelina powietrzna: Nawet milimetrowa szczelina między uchwytem a powierzchnią (np. przez farbę, rdzę, kurz) może obniżyć siłę o 50% lub więcej.
• Rodzaj materiału: Uchwyt magnetyczny będzie miał inną siłę na stali konstrukcyjnej (miękkiej) niż na stali nierdzewnej lub żeliwie.
• Temperatura: Wyższe temperatury mogą osłabiać magnesy (szczególnie neodymowe).
• Powłoki: Farba, powłoka galwaniczna lub inne pokrycia na powierzchni mocowania mogą działać jak szczelina powietrzna.

Dlatego zawsze polecam dodać dodatkowy margines lub, co lepsze, przeprowadzić testy w warunkach zbliżonych do rzeczywistych.

Checklista obliczeń siły chwytu (do zastosowania przed zakupem)

• ☐ Określono masę mocowanego przedmiotu (M).
• ☐ Określono, czy występują obciążenia dynamiczne (wibracje, szarpnięcia, uderzenia).
• ☐ Wybrano odpowiedni współczynnik bezpieczeństwa (Ws) dla danej aplikacji.
• ☐ Obliczono minimalną wymaganą siłę chwytu (Fw = M × g × Ws).
• ☐ Zweryfikowano grubość i rodzaj materiału podłoża.
• ☐ Ustalono potencjalną szczelinę powietrzną (np. grubość farby, nierówności).
• ☐ Określono maksymalną temperaturę pracy uchwytu.
• ☐ Uwzględniono wszystkie czynniki redukujące siłę chwytu.

Wybór uchwytów magnetycznych: materiał i powłoki ochronne

• Zawsze porównuję gęstość pola magnetycznego i wydajność objętościową. Jeśli potrzebuję kompaktowego rozwiązania, stawiam na magnesy neodymowe. Gdy liczy się oszczędność i odporność, wybieram ferrytowe.
• Zwracam uwagę na dostępne powłoki i opcje obudowy. Pamiętam, że odpowiednia ochrona przed korozją znacząco wydłuża trwałość uchwytu. Przykładowo, do zastosowań wewnętrznych w suchym środowisku często wystarcza powłoka niklowa. W warunkach wilgotnych lub na zewnątrz, preferuję powłoki epoksydowe lub gumowe obudowy, które dodatkowo amortyzują i chronią przed zarysowaniami.
• Zawsze biorę pod uwagę warunki środowiskowe i dopuszczalną temperaturę pracy przed podjęciem ostatecznej decyzji o materiale. W środowisku o podwyższonej kwasowości lub zasadzie, rozważam specjalne powłoki chemiczne lub obudowy ze stali kwasoodpornej.

Kiedy wybrać magnes neodymowy, a kiedy ferrytowy? Moje scenariusze zastosowania.

Moje doświadczenie w praktycznych zastosowaniach pozwala mi na szybki dobór odpowiedniego typu magnesu w zależności od priorytetów projektu:

Wybieram magnesy neodymowe, gdy:

• Potrzebuję maksymalnej siły chwytu przy minimalnych wymiarach (np. do mocowania czujników, lekkich narzędzi, w elektronice).
• Zależy mi na precyzji mocowania i stabilności (np. w robotyce, automatyce).
• Warunki środowiskowe są stabilne, suche, a temperatura nie przekracza 80°C (standardowe klasy).
• Kompaktowość i estetyka są kluczowe.

Wybieram magnesy ferrytowe, gdy:

• Koszt jest priorytetem, a duży rozmiar uchwytu nie stanowi problemu (np. do tablic informacyjnych, dużych uchwytów warsztatowych).
• Uchwyt będzie pracował na zewnątrz, w wilgotnym środowisku lub pod wodą (dzięki naturalnej odporności na korozję).
• Temperatura pracy jest wysoka, przekracza 80°C (nawet do 250-300°C).
• Wymagana jest wysoka odporność na demagnetyzację pod wpływem zewnętrznych pól magnetycznych.

Kluczowe parametry techniczne uchwytów magnetycznych, które muszę sprawdzić

1. Zawsze porównuję siłę przyciągania (pull force) i siłę w ścinie, uwzględniając realną szczelinę powietrzną, która ma ogromny wpływ na rzeczywistą nośność. Siła w ścinie jest często pomijana, a jest kluczowa, gdy przedmiot może się przesuwać.
2. Sprawdzam temperaturę pracy i klasy materiałowe. Wybieram stopień magnetyczny, który jest idealnie dostosowany do moich warunków termicznych. Na przykład dla neodymów dostępne są klasy N35 (standard), N42 (większa siła), N45H (większa odporność na temperaturę do 120°C), a nawet N42SH (do 150°C).
3. Odporność na korozję i rodzaj powłoki są dla mnie kluczowe, ponieważ decydują o trwałości w wilgotnym lub agresywnym środowisku. Najczęściej spotykane powłoki to nikiel (Ni-Cu-Ni), cynk (Zn), epoksyd (EPOXY) oraz guma.
4. Tolerancje wymiarowe i jakość wykonania są ważne, ponieważ wpływają na powtarzalność parametrów i łatwość montażu. Zawsze proszę o certyfikat zgodności z normami ISO.
5. Zawsze wymagam od dostawcy dokumentacji technicznej, która zawiera dane dotyczące remanencji (Br), koercji (HcJ), maksymalnego iloczynu energetycznego (BHmax) oraz raporty z testów wytrzymałościowych (pull i shear force). Bez tych danych nie podejmuję decyzji o zakupie.

Montaż i bezpieczeństwo uchwytów magnetycznych: moje podejście i instrukcje

Prawidłowy montaż i świadomość zagrożeń to podstawa. Zawsze podchodzę do tego z największą uwagą:

• Zawsze projektuję montaż mechaniczny tak, aby siły były przenoszone równomiernie. Stosuję podkładki, ograniczniki i żywice wszędzie tam, gdzie potrzebna jest dodatkowa stabilizacja, szczególnie przy dużych obciążeniach lub wibracjach.
• Uwzględniam odległość od wrażliwej elektroniki, urządzeń medycznych (np. rozruszniki serca) oraz konieczność zabezpieczenia przed przypadkowym przyciągnięciem metalowych elementów. Moje doświadczenie pokazuje, że silne magnesy neodymowe mogą zakłócać działanie nośników danych (dyski twarde, karty magnetyczne) nawet z odległości kilkudziesięciu centymetrów.
• Zawsze przeprowadzam testy funkcjonalne i bezpieczeństwa po montażu, dokumentuję wyniki i stosuję odpowiedni współczynnik bezpieczeństwa przy doborze uchwytów magnetycznych. W przypadku mocowania w środowiskach narażonych na uszkodzenia mechaniczne, stosuję dodatkowe zabezpieczenia, takie jak linki bezpieczeństwa lub obejmy.

Praktyczne instrukcje montażowe:

1. Przygotowanie powierzchni: Upewniam się, że powierzchnia montażowa jest czysta, sucha i wolna od kurzu, oleju czy rdzy. Nierówności należy wyrównać, a grube warstwy farby usunąć, aby zminimalizować szczelinę powietrzną.
2. Wybór narzędzi: Do montażu uchwytów z gwintem używam klucza dynamometrycznego, aby dokręcić śruby z zalecanym momentem obrotowym. Zapobiega to uszkodzeniu uchwytu i zapewnia stabilność.
3. Zastosowanie żywic/klejów: W przypadku montażu wpuszczanego lub gdy wymagana jest dodatkowa stabilizacja, używam wysokiej jakości żywic epoksydowych. Zawsze postępuję zgodnie z instrukcją producenta żywicy, aby zapewnić prawidłowe utwardzenie.
4. Unikanie przeciążenia punktowego: Jeżeli mocuję uchwyt do konstrukcji, gdzie mogą wystąpić punktowe obciążenia, stosuję szerokie podkładki lub wzmocnienia, aby rozłożyć siłę na większą powierzchnię.

Checklista bezpieczeństwa przy pracy z uchwytami magnetycznymi:

• ☐ Sprawdzono odległość od urządzeń elektronicznych i medycznych.
• ☐ Zachowano bezpieczną odległość od kart magnetycznych i nośników danych.
• ☐ Stosowano rękawice ochronne, aby uniknąć przytrzaśnięcia palców przy silnych magnesach.
• ☐ Magazynowano magnesy w odpowiednich opakowaniach, z dala od metalowych przedmiotów.
• ☐ W przypadku demontażu użyto odpowiednich narzędzi (np. klinów niemetalowych) do oddzielenia magnesów.

Dopasowanie uchwytu magnetycznego do konkretnego zastosowania

Kiedy wybieram uchwyt magnetyczny, zawsze zaczynam od precyzyjnego określenia wymagań mojej aplikacji. Muszę wiedzieć, jakie będzie obciążenie – statyczne i dynamiczne, na jakiej powierzchni będzie zamontowany uchwyt, jakie warunki środowiskowe będą panować i czy konieczny będzie częsty demontaż. Dokładne oszacowanie nośności i zaplanowanie odpowiedniego współczynnika bezpieczeństwa to dla mnie absolutna podstawa bezpiecznego doboru.

Mój schemat postępowania wygląda następująco:

1. Zawsze mierzę rzeczywiste obciążenie i stosuję współczynnik bezpieczeństwa – zazwyczaj 1,5–3× dla obciążeń statycznych, a znacznie większy, gdy występują drgania lub ryzyko uderzenia.
2. Oceniam materiał i grubość podłoża. Wiem, że cienka stal, blacha lub powłoka malarska znacząco obniżą efektywną siłę magnetyczną. Zawsze staram się, aby grubość stali była co najmniej trzykrotnie większa niż średnica magnesu.
3. Ustalam warunki pracy: temperatura, wilgotność, ryzyko korozji oraz narażenie na oleje i chemikalia – to wszystko wpływa na wybór powłok i materiału magnesu. Moje doświadczenia pokazują, że ignorowanie tych czynników prowadzi do szybkiego zużycia uchwytu.
4. Wybieram typ magnesu i konstrukcję uchwytu: magnesy neodymowe oferują dużą siłę w małej objętości, a ferrytowe lepiej znoszą wysokie temperatury i korozję w niektórych zastosowaniach. Analizuję też kształt uchwytu (np. płaski, haczykowy, z otworem).
5. Decyduję o sposobie montażu: uchwyt z kołnierzem, z otworem gwintowanym, z uchwytem z blokadą czy z taśmą montażową – każdy sposób ma inne wymagania wytrzymałościowe i dopasowuję go do moich potrzeb.
6. Zawsze przeprowadzam testy montażowe i obciążeniowe na docelowej powierzchni przed wdrożeniem seryjnym, aby potwierdzić zgodność z moimi obliczeniami i wymaganiami.

W trakcie wyboru zawsze zwracam uwagę na specyfikacje techniczne: deklarowaną siłę przyciągania, temperaturę pracy, odporność na korozję oraz informacje o odporności na udary i wibracje. Dodatkowo liczy się dla mnie łatwość instalacji, kompatybilność z akcesoriami montażowymi oraz wymagania konserwacyjne, takie jak możliwość inspekcji i czyszczenia powierzchni magnetycznej. Wiem, że testy praktyczne na docelowym materiale oraz dogłębna analiza warunków eksploatacji minimalizują ryzyko niewłaściwego doboru.

Aby jeszcze lepiej zrozumieć, jak dobierać uchwyty magnetyczne pod kątem nośności, materiału i warunków montażu, polecam zapoznać się z bogatą ofertą i szczegółowymi opisami dostępnymi pod tym adresem: https://topmagnesy.com/kategoria-produktu/uchwyty-magnetyczne/. To pomoże mi uniknąć najczęstszych błędów i zapewnić bezpieczne mocowanie.

Kryteria nośności uchwytów magnetycznych: co warto wiedzieć?

Przy ocenie nośności zawsze porównuję deklarowaną siłę magnetyczną z moimi wymaganiami użytkowymi. Pamiętam, że wartość podawana przez dostawców często dotyczy idealnej, płaskiej stali o określonej grubości i idealnym styku. Moje doświadczenie pokazuje, że rzeczywista nośność może być znacznie mniejsza przy zaolejonej, pomalowanej lub cienkiej powierzchni, więc zawsze stosuję margines bezpieczeństwa rzędu 20–50% w zależności od warunków.

Odporność i materiały uchwytów magnetycznych: mój przewodnik

Zawsze dobieram materiał magnesu i powłokę antykorozyjną zgodnie ze środowiskiem, w jakim uchwyt będzie pracował. Powłoki niklowe, epoksydowe lub stal nierdzewna zwiększają odporność, a podwyższona temperatura pracy wymaga zastosowania specjalnych stopów magnetycznych. W warunkach chemicznych lub morskich priorytetem jest dla mnie odporność na korozję i stabilność magnetyczna w podwyższonych temperaturach. Zawsze weryfikuję raporty z testów solnych (salt spray test) dla konkretnej powłoki.

Montaż i bezpieczeństwo uchwytów magnetycznych: moje wskazówki

Przy planowaniu montażu zawsze uwzględniam kierunek sił, możliwość przesunięcia, wibracje oraz konieczność zabezpieczeń mechanicznych. Tam, gdzie wymagana jest redundancja, stosuję kombinacje mocowań magnetycznych i mechanicznych. Wiem, że regularne przeglądy i testy obciążeniowe po instalacji są kluczowe dla poprawy bezpieczeństwa eksploatacji. Co najmniej raz w roku przeprowadzam wizualną inspekcję i testy dynamometrem.
