Płytki skrawające do noży tokarskich i nie tylko

Płytki wieloostrzowe produkowane są z węglików spiekanych oraz ze stali proszkowej metodą metalurgii proszków. Służą skrawania, a stosuje się je w narzędziach składanych takich jak: noże tokarskie składane, pogłębiacze składane, głowice frezarskie, pogłębiacze składane i wiertła składane.

Podział płytek widiowych

Płytki widiowe możemy dzielimy widząc ich zastosowanie na: płytki tokarskie, łamacze wióra jak i płytki podporowe. Płytki tokarskie stosowane są w nożach tokarskich składanych, gdzie częścią, którą możemy wymienić jest ostrze.

Płytki frezarskie skrawające (https://artykulytechniczne.pl/plytki-frezarskie-do-glowic-i-frezow.html) przeznaczone są one do narzędzi składanych, takich jak głowice frezarskie, frezy składane lub pogłębiacze składane. Mamy możliwość stosowania ich w innych narzędziach, w których skład budowy wchodzą płytki wieloostrzowe, które mogą zostać wymieniowe.

Aby zmniejszyć koszty poprzez mniejsze zużycie materiału stosujemy frezy składane z wymiennymi płytkami. Płytkami stosowanymi do frezów palcowych są płytki APKT 1003 lub APKT 160408. Są to płytki frezarskie prostokątne służące do pracy frezowania profilowego i zgrubnego.

Płytki tokarskie do noży składanych

Płytki tokarskie skrawające są zbudowane z węglików spiekanych. Sam węglik spiekany odznacza się bardzo dużą twardością, odpornością na ścieranie oraz posiadają dużą tolerancję na wysokie temperatury. Jedynym minusem węglików spiekanych jest ich cena jak i niska tolerancji na udarność. Węglik spiekany wytwarza się poprzez spiekanie metali trudnotopliwych w postaci proszków. W jego skład najczęściej wchodzi wolfram i tytan a metalem wiążącym jest kobalt. Węglik wytwarza się go tylko jako płytki do noży tokarskich z płytką lutowaną bądź do noży tokarskich składanych, które posiadają odpowiednie na nie gniazdo.

Płytki tokarskie stosowane są we wszystkich nożach tokarskich. Mogą pracować prawie we wszystkich materiałach lecz wymagają one doboru do toczonego materiału (https://artykulytechniczne.pl/noze-tokarskie-skladane.html).

Każdy producent odnosi się do oznaczeń ISO materiałów. Płytki tokarskie do stali nierdzewnej oznaczane są kolorem żółtym i literą M, stal literą P i kolorem żółtym, żeliwo- K i kolor czerwony, materiały żaroodporne oznaczone literą S mający kolor brunatny, materiały hartowane- litera H, kolor szary, metale nieżelazne jak i aluminum w nazewnictwie mają literę N i kolor zielony.

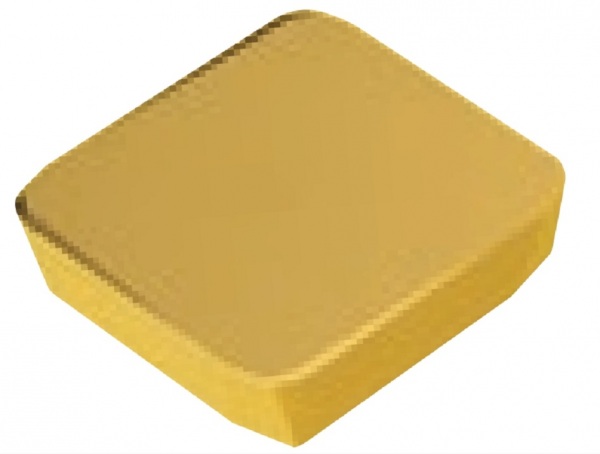

Płytki tokarskie wieloostrzowe produkowane są przez takich producentów jak: Baildonit, Sandvik, Iscar, Walter, Mitsubishi, Palbit oraz Korloy. Płytki dzielimy ze względu na ich kształt, występują one jako płytki trójkątne TPUN- są one płytkami gładkimi, stosowane w nożach tokarskich z osobnym łamaczem wióra, przeznaczone są one do noża typu CTGPR. Do płytek nieposiadających łamacza wióra zaliczają sie również płytki kwadratowe SPUN. Kolejnymi płytkami tego kształtu są płytki TNMG, są one bardziej powszechne i posiadają one łamacz wióra na swojej powierzchni. Bardzo popularnymi płytkami są WNMG stosowane do obróbki zgrubnej, do noży tokarskich składanych MWLNR bądź PWLNR.

Rodzaje noży tokarskich

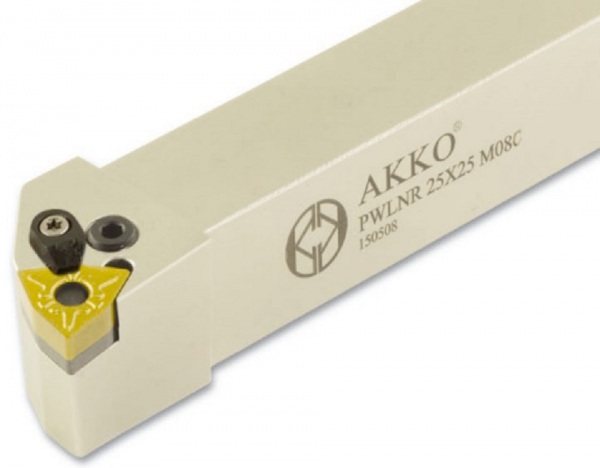

Są to narzędzia skrawające, występujące w kilu wersjach, jako noże tokarskie składane, na płytkę tokarską wieloostrzową, noże z płytka lutowaną i noże oprawkowe - stalki. Noże tokarskie składane są dość wydajne, dzięki płytkom wymiennym stałym kosztem są płytki skrawające (kliknij tutaj aby zobaczyć ofertę) a cała reszta noża pozostaje. Płytki widiowe są wieloostrzowe, posiadające wiele krawędzi tnących, jeśli jedna krawędź się stępi wystarczy obrócić płytkę i mamy kolejne nowe ostrze do pracy. Nóż tokarski składany zbudowany jest z trzonka, gniazda na płytkę wieloostrzową. Ich wymiary są określone pięcio literową nazwę, po której następuje rozmiar trzonka jak i wielkość płytki skrawającej np. PWLNR 25x25 08, stąd wiemy, że nóż jest przeznaczony na płytkę WNMG 080408.
